該系統采用智能化控制器配套ATS切換開關單獨組成一個控制柜，實現市電發電之電間的自動切換。

（1） 采用智能化系列控制器的使用說明。


裝置一自動化模塊，具有發電機組監察、保護自動啟動功能。

操作是通過面板上三個按鈕（“停止”、“手動”、“自動”）來完成，“自動”檔位選擇是以LED指示燈確定，它監察市電三相或單相，若輸入市電低于一設定限值，發電機組會自動啟動，并將負載轉移至發電機組側。當市電恢復正常時，模塊按預設程序先將負載轉移至市電側，冷卻運行后，機組自動停止。

模塊的微調設定是由模塊后面的小型可設定開關控制，設定模式時，可使用前面板上按鈕設定可調參數。

模塊監察引擎及控制以下功能：

   具有3次自動啟動功能；

   低油壓和高水溫保護；

   超速、欠速（頻率）保護；

   超負載、超電流保護：

   充電失敗警報；

所有警報皆以高能見度的紅色警報蜂鳴器顯示。

實際界面操作

停止模式：用以停止機組、取消“自動”模式、警報復位。

手動模式；用以手動啟動機組，不檢測市電狀況。

自動模式：自動模式操作，模塊會等搖控啟動信號。一旦收到信號后模塊開始啟動程序，監察啟動延時定時器。當搖控啟動信號取消時，模塊會開始預設停機程序。

控制器界面顯示（中文液晶顯示）：電壓、電流、頻率、水溫、油溫、油壓、電池電壓、運行累計時間等。

（2） ATS電磁轉換開關由主觸頭系統和控制系統兩部份組成。

通過機械轉動連為一體，主觸頭采用耐電弧腐蝕和銀鎢合金材料制成，延長觸點壽命。本開關可通過手柄操作實現手動切換，也可通過兩組控制電源實現電源切換。切換完成后，電磁線圈不再通電，可節省消耗及降低電磁噪音。兩組電源具有機械、電氣雙重連鎖功能，確保不會同時用供電。

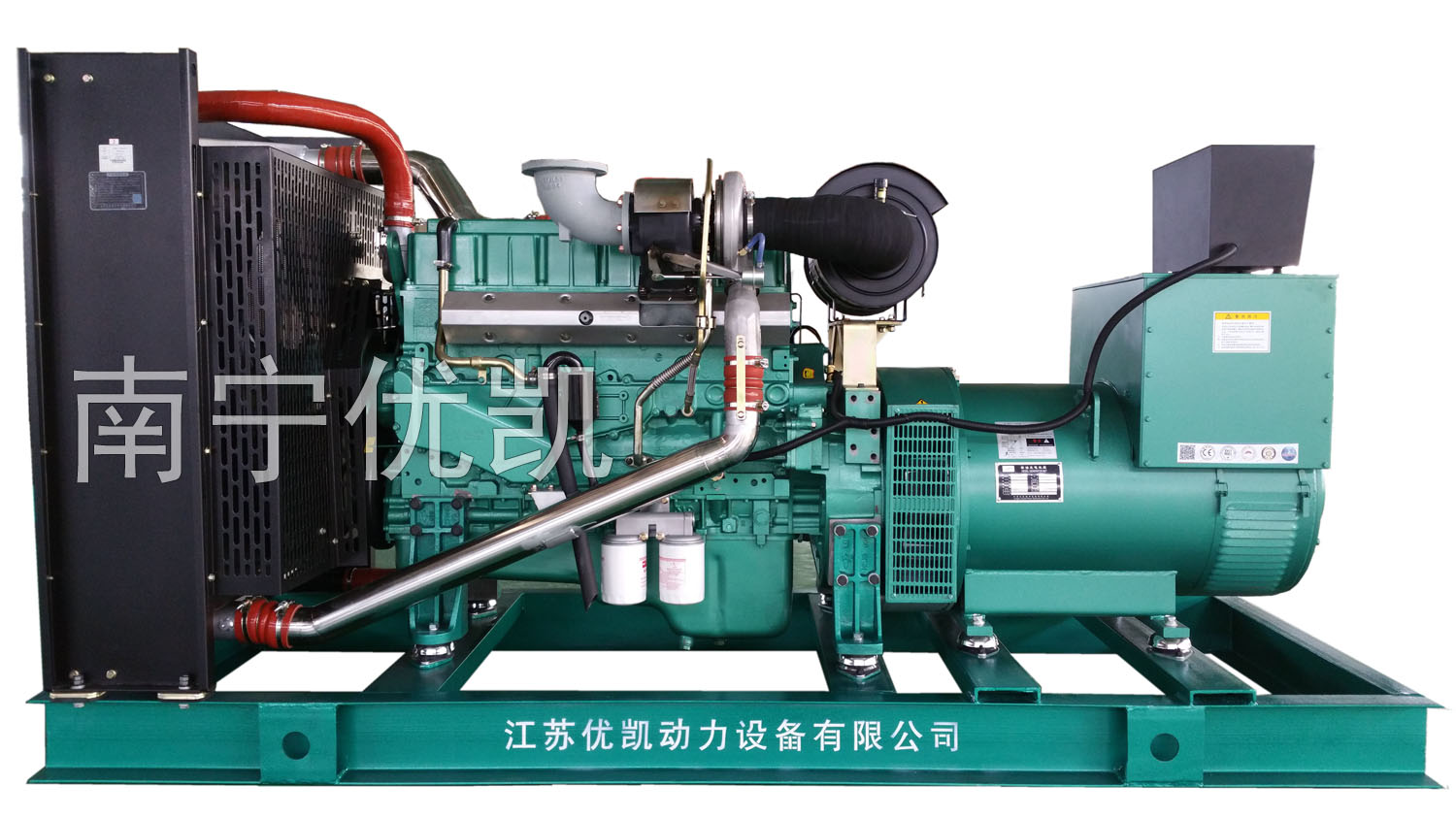

全自動切換裝置主要用于主電源和應急電源之間的自動切換，它與自啟動柴油發電機組一起組成了自動應急供電系統，可以在主電源停電后動將應急照明、保安電源、消防設備等負載切換到發電機組上，是醫院、銀行、電信、機場、電臺、賓館及工廠企業應急供電電源及消防電源等不可缺的電力設施。
